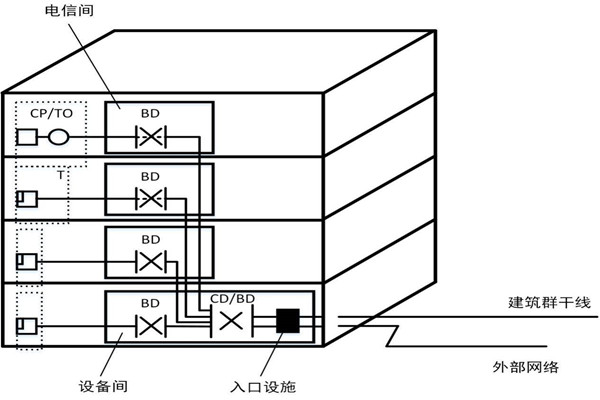

樓宇自控系統在經歷過設計與研發之后，真正的實踐才是更加重要的。而在樓宇自控的項目實踐中，布線工作是保證項目順利實施的關鍵。那樓宇自控系統如何精確布線呢？一般來說，樓宇自控系統在綜合布線上大致分為設備間子系統、垂直干線子系統、管理子系統、水平干線子系統、工作區子系統、建筑群子系統六大部分。下面大家一起來看一下吧！

1.設備間子系統由進線設備、計算機等各個主機設備及配線設備構成，是布線系統最主要的管理區域。

2.垂直干線子系統是由設備間的跳線設備和配線設備及各樓層配線間的連接電線組成，主要包括數據主干線和語音主干線兩部分。

3.管理子系統是由配線設備及輸入輸出設備等設備構成。

4.水平干線子系統是由信息插座和連接管理子系統和工作區子系統的布線等構成。

5.工作區子系統是由連接在信息插座上的各種設備構成，在工作區子系統一般不需要在添加其他設備配件。

6.建筑群子系統是指連接兩個及以上樓宇之間的配線設備和電纜，如果是雙絞線則必須穿管埋地鋪設。金屬的橋架或者管道的接地必須嚴格執行，并且強電和弱電必須隔離，不能鋪設在同一個橋架中，防止信號的干擾。

綜上所述，樓宇自控系統精確布線大體通過設備間子系統、垂直干線子系統、管理子系統、水平干線子系統、工作區子系統、建筑群子系統六大部分來實現！
